芯片分选,攻克“薄脆小”难题——微见智能高精度分选解决方案

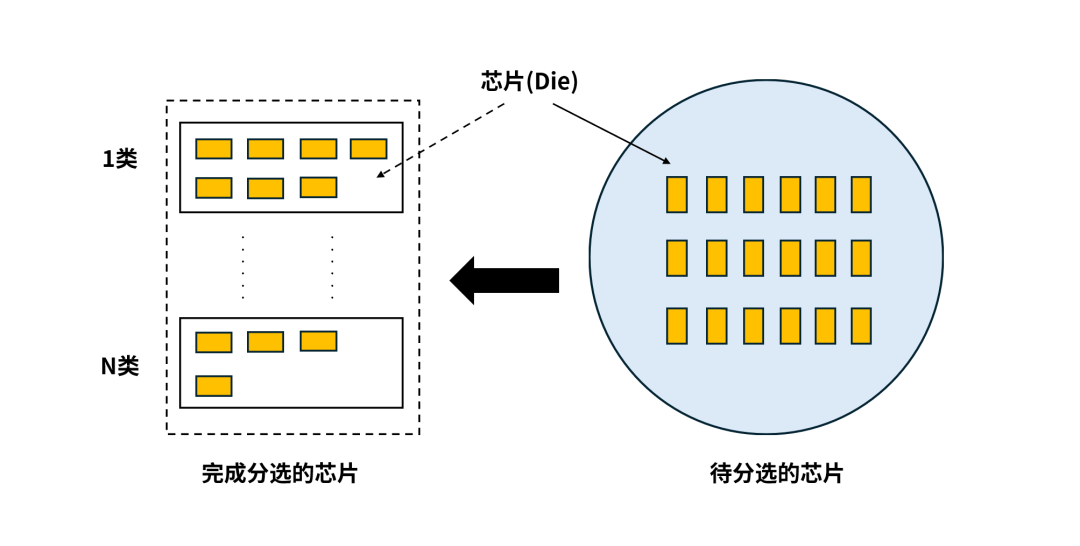

在芯片封装流水线上,一群隐形挑工”微米级精度昼夜不息地工作——它们就是芯片分选设备(Die sorter)。芯片分选机的主要工作是对从晶圆上切割下来的单个芯片(裸片、小器件)后进行分类、筛选和转移,让芯片进入下一道工序。

但随着芯片微型化趋势凸显,行业分选痛点愈发突出:当单颗Die尺寸低至0.2mm、厚度仅50μm,芯片极致轻薄、质地脆嫩,常规分选设备稍有控力、对位偏差,就会造成芯片碎裂、隐形裂纹等不可逆不良,直接损耗高价值物料、拉低生产良率。

深耕半导体与光电子精密封装赛道,微见智能深谙小微芯片分选难点,精准匹配行业两大核心生产需求,重磅推出高精度分选机MV-S600MV-S3000。双机型分别主打「极致精度」与「极致效率」,全面覆盖半导体后道芯片分选全场景,广泛适配光芯片、电芯片、Lens光学元件等精密物料分选,为行业提供精准、稳定、高效的分选解决方案。

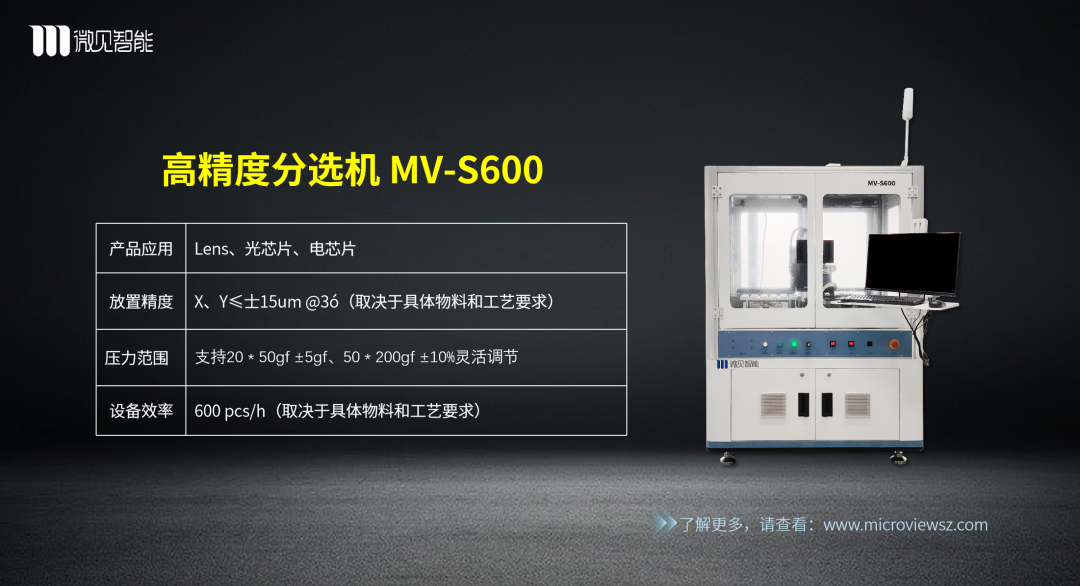

🎯 MV-S600:专为高价值薄小芯片分选而生

针对行业芯片「薄、脆、小」的分选难题,破解常规设备精度不足、易损物料、适配性弱的痛点,微见智能高精度分选机MV-S600是小微高价值芯片分选的优选方案。

  • 全流程微米级控制,适配高端封装严苛标准

    拥有行业顶尖的精密控位能力,X、Y方向放置精度≤±15μm@3σ,旋转轴支持360°全角度行程,重复定位精度±1°,同时搭载柔性压力调节系统,满足多种精密电子元件的分选精度需求,同时保障分选一致性。

  • 全自动智能作业,稳定精密生产节拍

    吸嘴自动更换 + 顶针座自动切换,全程大幅减少人工干预,有效提升产线连续性与稳定性,助力企业精简人工成本、提升工艺良率。

  • 广域兼容,适配多物料、多载

    芯片尺寸覆盖 0.2×0.2×0.05mm ~ 16×16×1mm;支持24个2×2" Gel pack/Waffle pack;覆盖多种行业常见物料形式,适配不同规格的芯片/物料分选。

  • 多维视觉识别,攻克复杂物料分选难题

    搭载专业级高精度视觉系统,依托上下双视角、高低倍率同步检测能力,无死角捕捉微小位置偏差与外观瑕疵,保障复杂工况下的分选精准度。

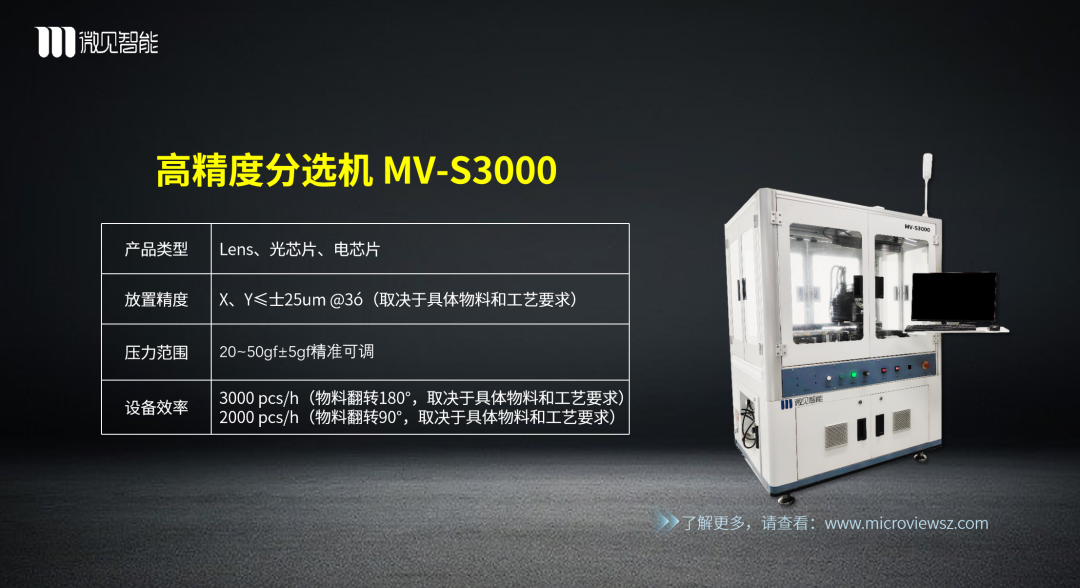

🎯MV-S3000|精度不妥协,解锁量产极致效率




针对大批量薄小芯片分选场景,精准适配产线双面检测、定向翻转核心需求。MV-S3000在坚守±25μm稳定精密精度的基础上,实现跨越式高速分选,完美平衡品质与产能,是规模化封装量产的核心利器。

  • 超高节拍产能,大幅释放量产效能

    拥有行业领先的高速分选能力,针对性适配不同翻转工艺需求:物料180°翻转分选时,产能高达3000pcs/h;90°翻转分选时,产能稳定2000pcs/h,精准适配大批量、高节拍的生产需求。

  • 高速稳定精度,适配量产严苛质控

    X/Y放置精度 ≤±25μm @3σ,精度稳定可靠,平衡量产精度与生产成本,适配大规模封装产线的品质管控标准。

  • 四相机+智能照明,全方位杜绝漏检误检

    配备4个高分辨率相机,每相机配备可编程2路灯光(准直白光+红色环形光,环形光颜色可定制),支持墨点检测和mapping,快速识别良品/不良品,高效完成晶圆上万颗芯片的批量筛选,有效避免漏检、误检问题,保障量产品质稳定。

  • 高兼容性,覆盖多维度量产场景

    支持0°、90°、180°多种翻转转料方式,兼容华夫盒、铁环蓝膜等多种物料系统,芯片尺寸覆盖 0.25×0.25mm至5×5mm(厚度≥70um),压力范围20~50gf±5gf精准可调,从超微型元件到常规尺寸物料均可适配。

微见智能高精度分选解决方案,深度贴合半导体封装行业差异化工艺需求,以自研运控算法、高清视觉识别技术、自动化智能控制系统为核心,真正实现高精度不限速、高效率不失准、强兼容不挑料。广泛适用于Lens光芯片电芯片分选,助力半导体、光电子企业突破分选工艺瓶颈,实现提质、增效、降本全方位升级。

欢迎致电📞188 2376 0459 ,获取详细技术规格与打样测试。
