邀请函 | 微见诚邀您莅临第27届中国国际光电博览会(CIOE 2026)

尊敬的各位业界同仁:

  2026年9月9日—11日,第二十七届中国国际光电博览会(CIOE中国光博会)将在深圳国际会展中心盛大启幕。

  当AI算力从万卡集群迈向十万卡级,800G/1.6T光模块规模化落地已成为确定性产业趋势。在此背景下,封装设备精度与工艺成熟度,直接决定了高速光模块的良率、光路一致性及行业有效产能,进而成为匹配算力扩张的关键制造瓶颈。

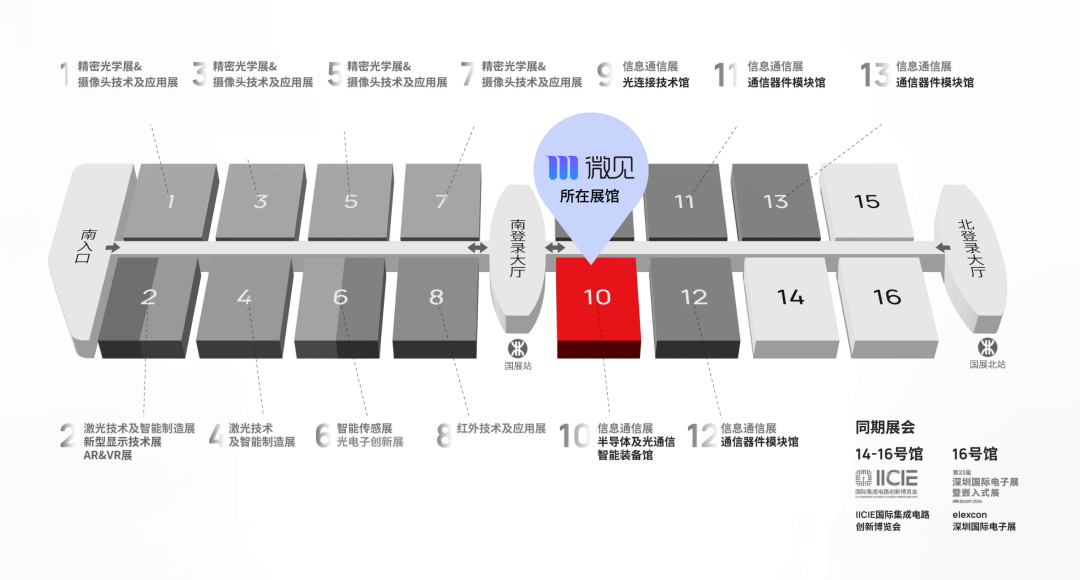

  在这场覆盖光电全产业链的全球盛会上,微见(Microview)作为芯片封装设备专家,将携三大行业解决方案与七大明星产品重磅亮相展会,诚邀您莅临 10号馆 10C35 展位,共同探讨行业发展趋势及合作机会!

1
CPO/NPO封装解决方案

2

高速光器件贴装整体解决方案

3

存储芯片封装解决方案

#亮点

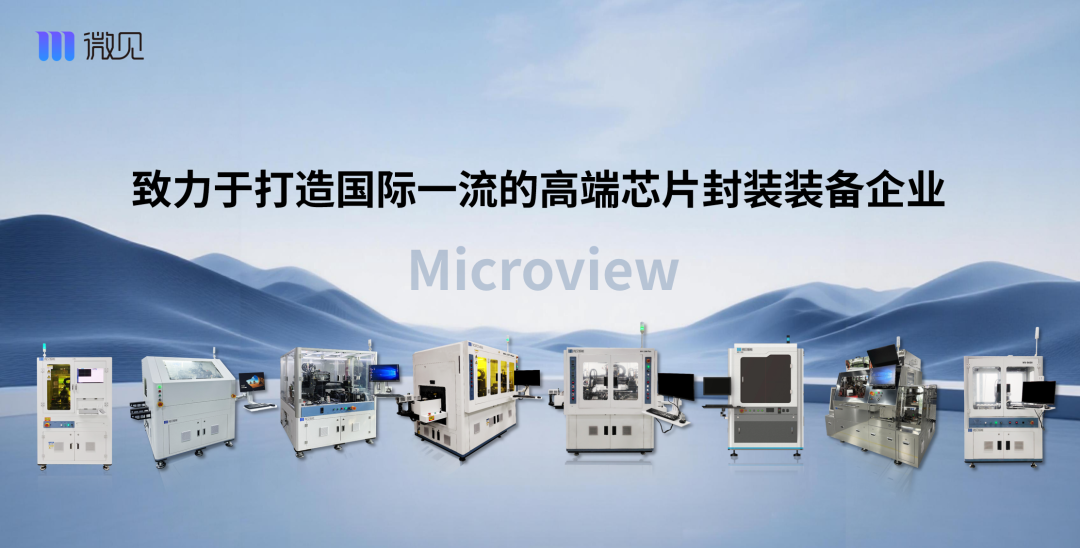

七大参展设备速览

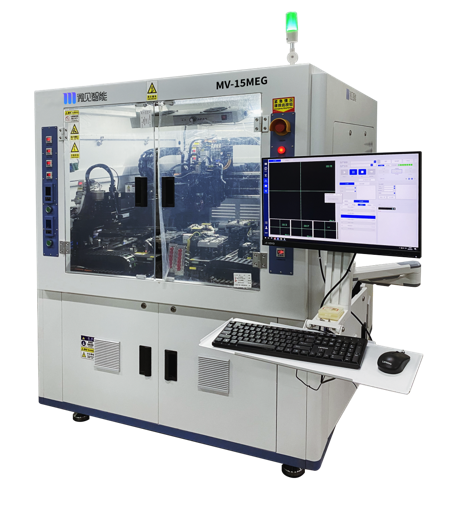

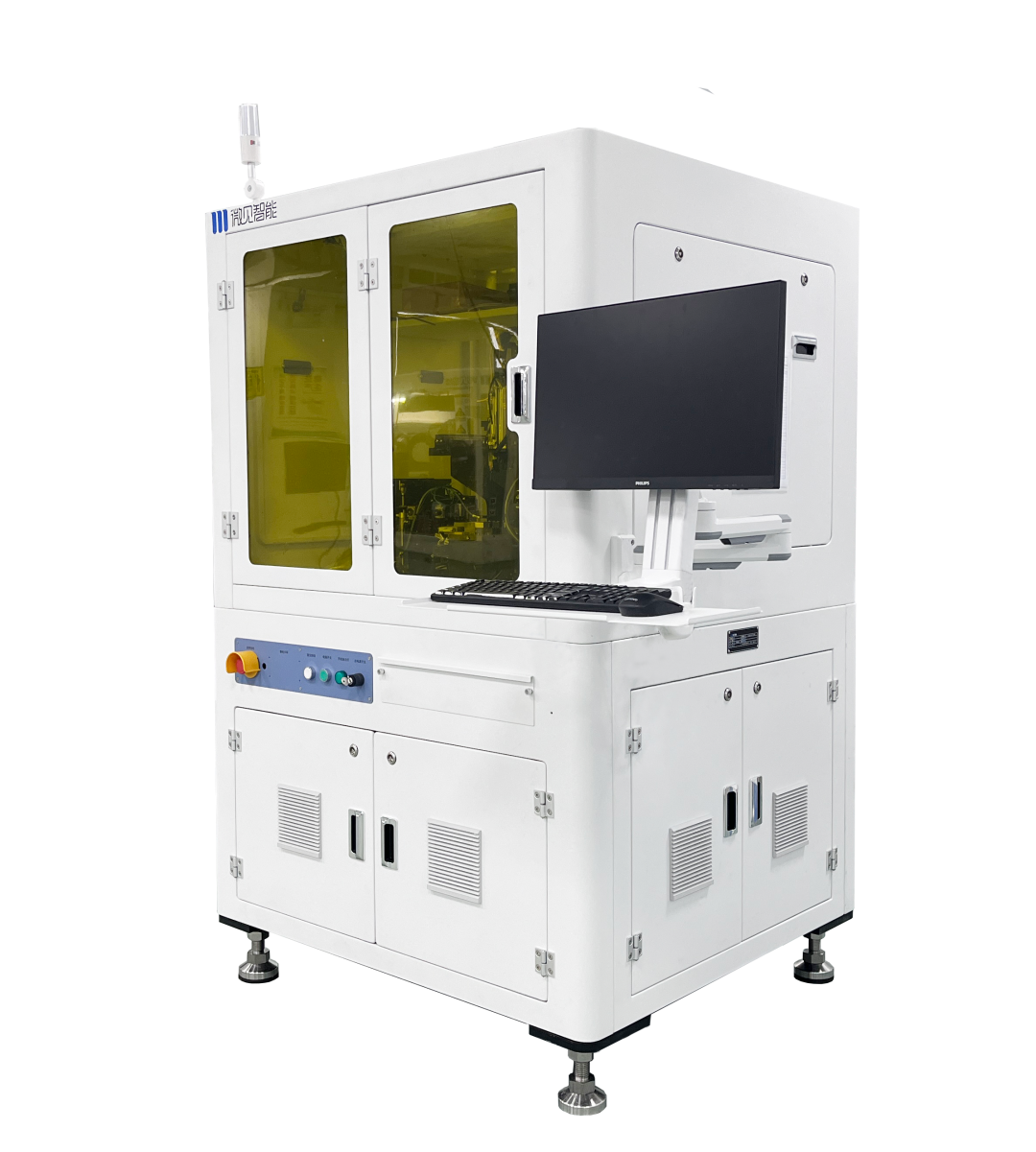

1.5μm多芯片共晶群焊机





MV-15MEG是一款面向高精度多芯片共晶封装的群焊设备,标准片贴装精度达±1.5μm,芯片贴装精度可达±3μm,配备高精度邦头,通过定制化拾取方案与专用拾放机构,可完成多颗芯片同批次精密焊接,确保阵列贴装的一致性与重复性,经国内标杆客户量产验证,共晶质量比肩国际一线品牌。

典型应用:1.6T光模块 · 4×200G PD共晶到TIA基板CT≤30s全球首款大批量交付的量产设备

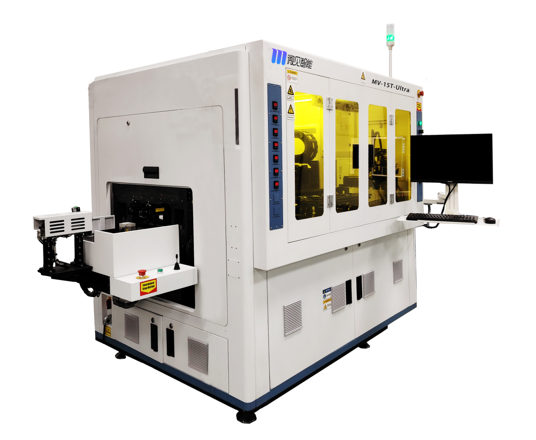

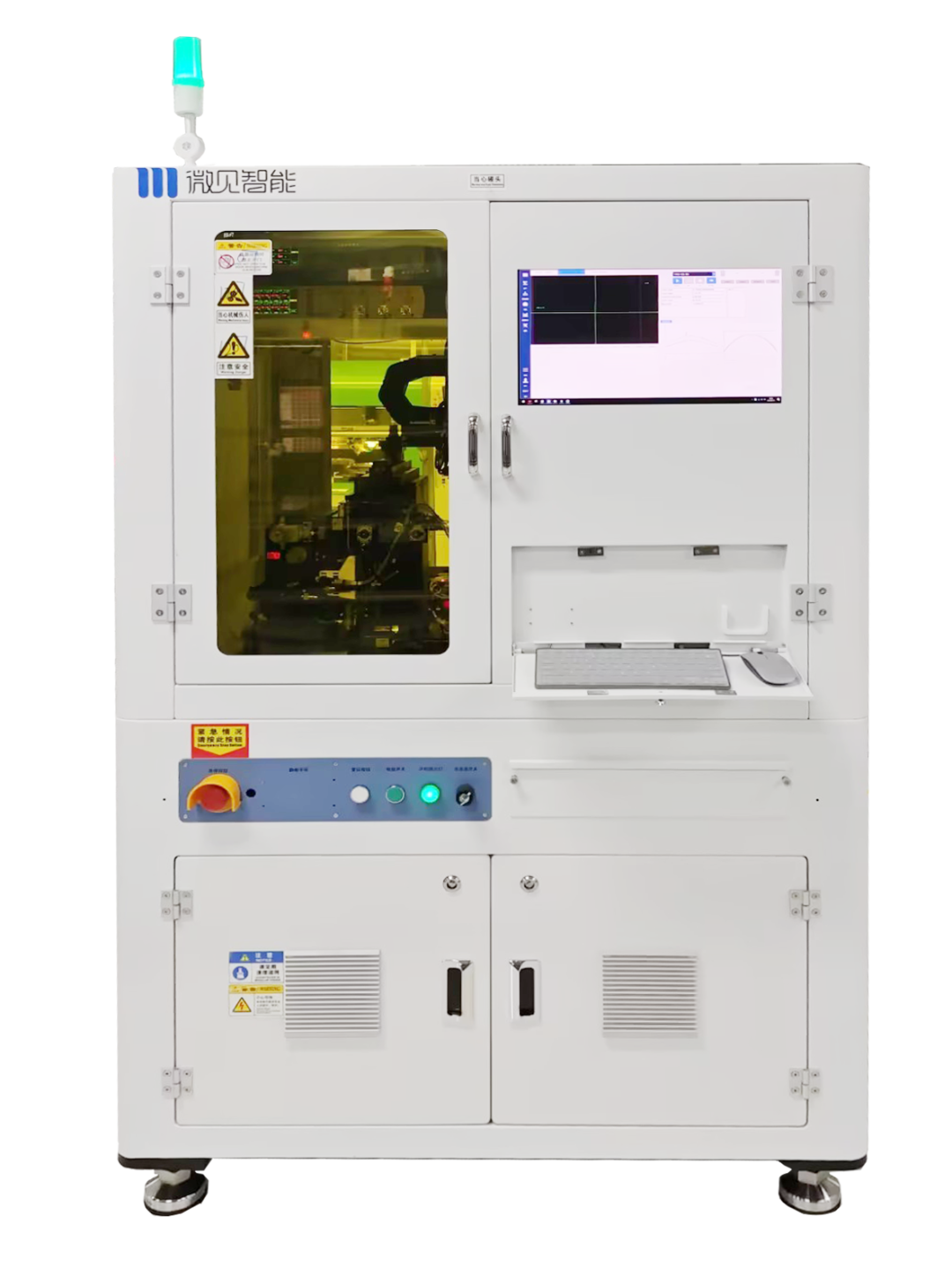

1.5μm高速固晶机

MV-15T-Ultra是一款专为胶工艺封装设计的高速高精度固晶机,标准片贴装精度达±1.5μm,芯片贴装精度可达±3μm。设备采用3邦头并行工作,主邦头负责贴片,左右邦头同步完成上料与点胶/蘸胶,大幅提升效率。全自动上下料,左进右出可直连产线。

典型应用:800G/1.6T光模块 · COB→基板贴装,实际芯片贴装CT仅需4-4.5s。


1.5μm可连线共晶机

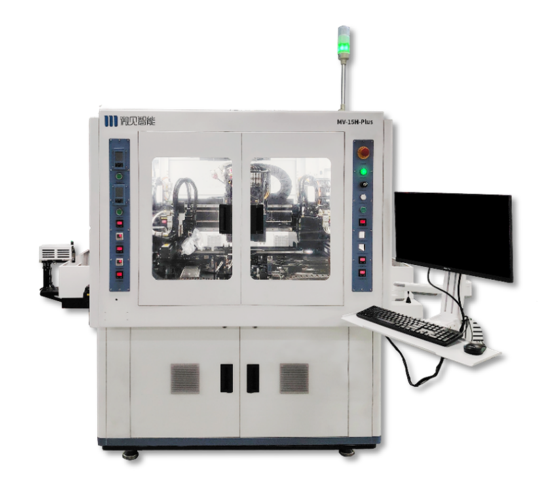

MV-15H-Plus是一款专为CW与EML等光芯片高要求共晶场景设计的设备,标准片贴装精度达±1.5μm,芯片贴装精度可达±3μm,设备配备1主4副共5个邦头,支持多芯片依次共晶、Bar条共晶、管壳内共晶及摩擦共晶等复杂工艺,支持鱼骨夹具,支持左进右出,可连线自动化上下料,可配置AGV/天车,满足多样化的高端封装需求。

典型应用:800G/1.6T光模块 · 单芯片共晶UPH高达150,三芯片共晶UPH仍超110,五芯片共晶UPH仍超100。


3μm高速UV贴装专机

MV-30C-UPro是一款面向COB/BOX封装场景的高速UV贴装专机,支持点胶固晶与UV固化双工艺,采用大理石平台保障长期运行稳定性;兼容晶圆、华夫盒、tray盘等多种上料方式,载具覆盖50×100mm至160×220mm;支持单机独立作业与inline全自动连线模式无缝切换。创新搭载双头并行点胶贴片设计,单位时间作业量翻倍,是高节拍中精度封装的高效解决方案

典型应用:双lens+双block固晶CT<45s。


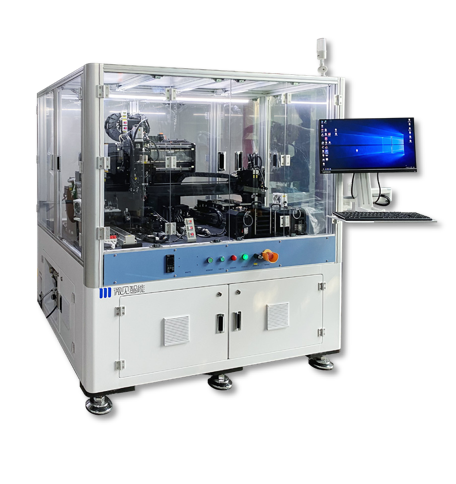

双Lens耦合机

MV-DL2002是一款专为单/双/多通道Lens等产品设计的高精度耦合设备,采用大理石和气浮减震平台,X/Y/Z轴分辨率0.01μm,耦合重复性稳定控制在0.20dB以内,单通道最快数十秒完成耦合,智能算法自动寻找最佳耦合点。

典型应用:800G/1.6T光模块。


双FA耦合机

MV-DF2002是一款专为TX FA,RX FA,AWG等产品设计的高精度耦合设备,采用双六轴结构,TX端和RX端同时耦合,效率翻倍 ,高精度视觉定位系统,芯片和FA间距实现微米级精准控制,自动校对、调平、点胶、固化,全自动化生产。

典型应用:800G/1.6T光模块。

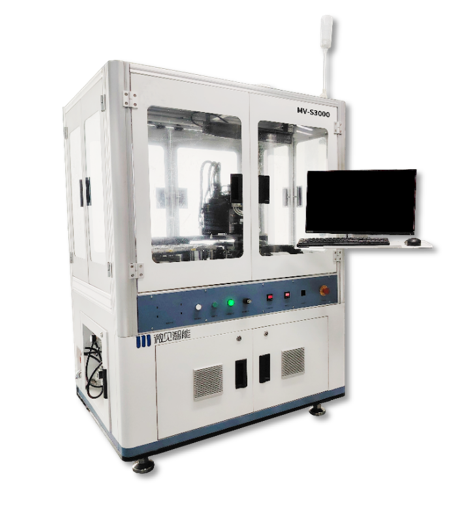

高精度分选机

MV-S3000是一款高精度物料分选设备,放置精度达±25μm@3σ,R轴重复精度±0.5°,配备4个高分辨率相机,设备效率3000 pcs/h,支持0°/90°/180°翻转。兼容12"铁环蓝膜上料及9个华夫盒或8寸蓝膜下料,适配多品种物料批量柔性生产,助力产线自动化升级。

典型应用:Lens、光芯片、电芯片

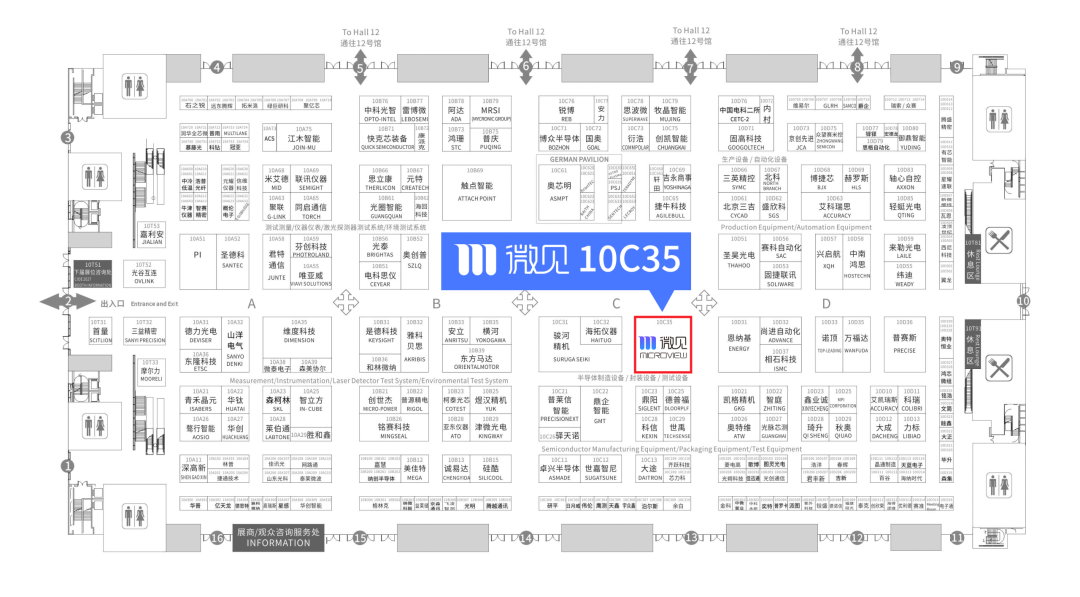

们所在位置



MICROVIEW
关于微见




     微见成立于2019年,是一家专注于高精度、复杂工艺芯片封装设备研发生产的国家级专精特新“小巨人”企业,致力于为全球半导体及泛半导体客户提供先进封装设备与系统化解决方案。

      微见拥有全球领先的高精度固晶机、共晶机、3D超薄堆叠固晶机、倒装芯片键合机、TCB热压键合机、耦合机和分选机系列产品线。全面支持COBCOC/COSCPO/OIOSIPFlip-ChipFan-outCoWoS/CoPoSHBMStack DieGOLD BOXAOC/COBRF/Hybrid Device2D/2.5D/3D封装工艺和应用,支持点胶/蘸胶、共晶、烧结、回流焊、热压焊、超声焊、激光辅助键合等芯片键合技术,支持第三代半导体(GaNSiC)及大功率器件封装要求,支持高精度双Lens耦合、双FA耦合、CPO LensFAU耦合、自动晶圆测试等工艺和应用,支持全自动化生产线,广泛应用于光通讯、存储、逻辑、激光雷达、射频微波、商业激光器、AR/VR、红外、MEMSCIS等广泛行业的高端芯片封装。

      微见诚邀业界同仁莅临10C35展位,共探封装工艺演进新趋势,共拓量产落地新机遇——金秋鹏城,我们现场见!

CIOE 2026

深圳国际会展中心(宝安)
2026.9.9-11 微见展位:10C35


扫码预约
